Lorsqu’on bascule l’interrupteur K à la position (2), la diode électroluminescente s’allume pendant un certain temps. Cela indique qu’un courant électrique apparaît pendant quelques instants dans le circuit (2).

❓ D’où vient ce courant électrique ?

💡 Interprétation :

• Le générateur provoque une accumulation d’électrons sur l’armature B (reliée à la borne −) et un défaut d’électrons sur l’armature A (reliée à la borne +).
• L’armature A se charge positivement (\(q_A > 0\)) et l’armature B se charge négativement (\(q_B < 0\)).
• Une tension électrique apparaît entre les armatures : le condensateur se charge.

\(q\) : charge du condensateur (charge de l’armature positive) – unité : Coulomb (C).

Quand on bascule l’interrupteur K à la position (2), les électrons accumulés sur l’armature B du condensateur reviennent à leur position d’origine, ce qui provoque le passage d’un courant électrique dans le circuit (2). C’est ce qui conduit à l’allumage de la LED. On dit que le condensateur se décharge dans la diode.

📌 Remarque : Pour une intensité de courant constante, la relation devient :

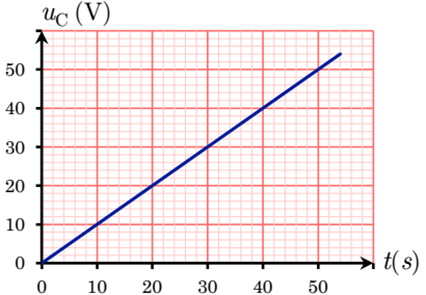

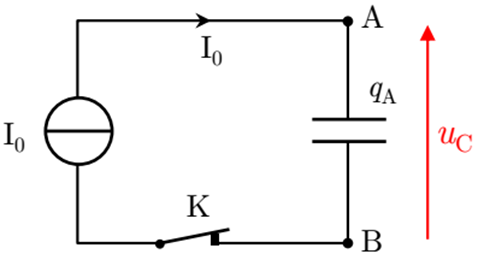

Pour un courant de charge constant \(I_0\), la tension \(u_C\) aux bornes du condensateur augmente linéairement avec le temps :

Or, pendant la charge à courant constant, la charge du condensateur est : \(q = I_0 \cdot t\).

On en déduit la relation fondamentale :

où \(C\) est la capacité du condensateur (unité : farad, F).

💡 À retenir : La charge \(q\) d’un condensateur est proportionnelle à la tension \(u_C\) à ses bornes. Le coefficient de proportionnalité est la capacité \(C\). De plus, l’intensité du courant est la dérivée de la charge par rapport au temps.
