Récepteur radio AM

Récepteur radio AM – Principe de fonctionnement

Récepteur radio AM

3 Réalisation d’un récepteur radio AM

Un récepteur radio AM se compose des éléments suivants :

  • Une antenne qui capte les ondes radio.
  • Un circuit LC pour sélectionner la fréquence de l’onde porteuse que l’on veut capter. Cette sélection se réalise en faisant varier l’inductance de la bobine ou la capacité du condensateur jusqu’à ce que la fréquence propre \( f_0 \) du circuit LC soit égale à la fréquence de l’onde porteuse \( f_0 = F_p \).
\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]

On utilise un amplificateur après la réception et après la démodulation du signal modulé.

Un circuit de démodulation d’amplitude qui comporte un circuit de détection d’enveloppe et un autre d’élimination de la composante continue.

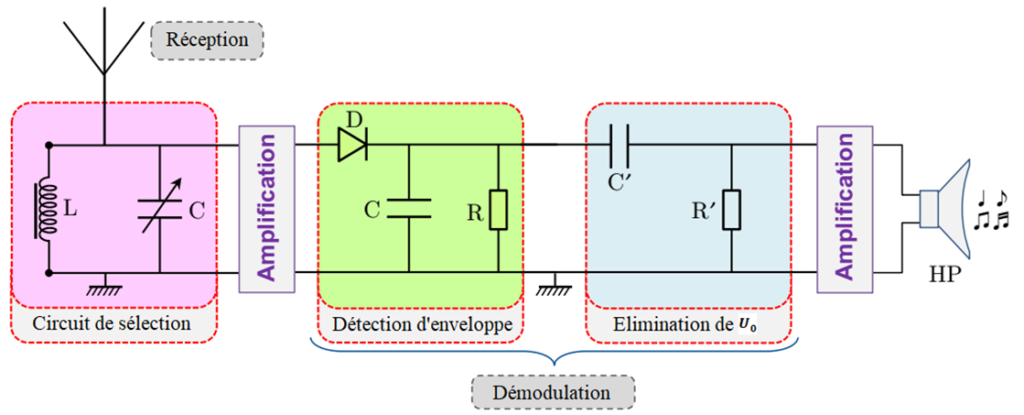

Schéma :

📡 Chaîne de réception AM

┌─────────┐ ┌─────────────┐ ┌─────────────┐ ┌─────────────────┐ ┌────────────────────┐ ┌────────────┐
│ Antenne │───►│ Circuit de │───►│ Amplification │───►│ Détection │───►│ Elimination de │───►│ Démodulation │
│ │ │ sélection │ │ │ │ d’enveloppe │ │ la composante u₀ │ │ │
└─────────┘ └─────────────┘ └─────────────┘ └─────────────────┘ └────────────────────┘ └────────────┘
  • Antenne
  • Circuit de sélection
  • Amplification
  • Détection d’enveloppe
  • Elimination de \( u_0 \)
  • Démodulation

Axes :

  • L (longueur / inductance)
  • C (capacité)
  • HP (High Pass / filtre passe-haut)
💡 Remarque : La sélection de la fréquence se fait par accord du circuit LC (\( f_0 = F_p \)) en ajustant \( L \) ou \( C \).
Récepteur radio AM — Sélection par circuit LC — Démodulation d’amplitude
