Systèmes mécaniques oscillants

Systèmes mécaniques oscillants – 2BAC SPF

1. Systèmes mécaniques oscillants

🔁 Oscillateur mécanique : mobile qui effectue un mouvement de va-et-vient autour de sa position d’équilibre stable.

1.1 Exemples d’oscillateurs mécaniques

⚙️ Pendule élastique

ici

Corps solide de masse m suspendu à un ressort à spires non jointives.

⚖️ Pendule pesant

ici

Solide mobile autour d’un axe ne passant pas par son centre de gravité.

🧵 Pendule simple

ici

Masse m suspendue à l’extrémité d’un fil inextensible.

🌀 Pendule de torsion

ici

Barre horizontale fixée à l’extrémité d’un fil de torsion.

1.2 Caractéristiques du mouvement oscillatoire

📌 Position d’équilibre stable : position vers laquelle le système tend à revenir lorsqu’on l’écarte légèrement.
⏱️ Période propre T₀ : durée nécessaire pour effectuer une oscillation complète.
📈 Amplitude : valeur maximale positive du décalage ou de l’inclinaison par rapport à la position d’équilibre.

1.3 Amortissement des oscillations mécaniques

L’amortissement correspond à une atténuation de l’amplitude due aux frottements.

💧 Frottement fluide : interaction entre l’oscillateur et un fluide (atténuation non linéaire).
🪨 Frottement solide : interaction avec un corps solide (atténuation linéaire).

⚠️ Selon l’intensité des frottements, le comportement du système oscillant évolue. On distingue classiquement trois régimes d’amortissement :

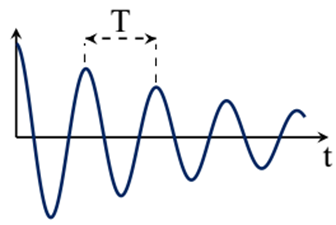

📉 1. Régime pseudo-périodique

L’oscillateur effectue plusieurs oscillations avec une amplitude décroissante exponentiellement. La pseudo-période est proche de la période propre. (faible amortissement)

⏸️ 2. Régime apériodique

Le système revient vers sa position d’équilibre sans osciller (retour lent). Aucune oscillation complète n’est observée. (fort amortissement)

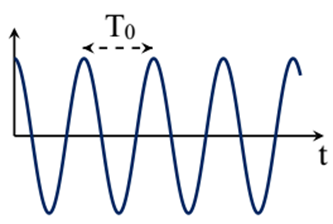

🎯 3. Régime périodique

Pas de frottement To: La période propre (pas amortisseurs).

📐 Équation différentielle type : \( \ddot{x} + 2\lambda \dot{x} + \omega_0^2 x = 0 \)
→ λ : coefficient d’amortissement | ω₀ : pulsation propre

📌 Synthèse — oscillateurs mécaniques :

✔ Tout système oscillant réel est soumis à un amortissement.
✔ La période propre dépend des caractéristiques du système (masse, raideur, longueur, moment d’inertie…).
✔ Le régime critique est souvent recherché pour éviter les vibrations résiduelles (ex : suspensions automobiles).
